El plano de una piscina infinita no es un simple contorno de la forma del vaso.
Mucho antes de empezar la obra, la documentación técnica debe definir con precisión el borde desbordante, el esquema hidráulico, el trazado de canalizaciones y la organización de los espacios técnicos.
Aquí es donde muchos proyectos se ganan o se pierden en silencio. En esta fase se toman muchas de las decisiones que condicionarán posteriormente la correcta ejecución y coordinación de la obra.
Un concepto atractivo sin una documentación técnica coordinada completa deja sin resolver las preguntas más importantes, aspectos que, si no se resuelven previamente, pueden convertirse en interferencias, modificaciones y sobrecostes durante la ejecución.
A continuación explicamos qué debe cubrir un conjunto completo de planos de una piscina infinita, y por qué cada documento importa.
¿Por qué una piscina infinita necesita una documentación técnica completa?
Aunque determinadas piscinas presentan configuraciones hidráulicas más sencillas, cualquier proyecto requiere una correcta definición técnica.
En una piscina infinita, esta coordinación adquiere todavía mayor relevancia por la interacción entre el borde de rebose, la hidráulica, el sistema de compensación y la arquitectura.
Como explicamos en nuestra guía sobre cómo funciona una piscina infinita, el acabado visual de la lámina depende de un control muy preciso de las cotas y de la nivelación del borde de rebose.
Un esquema conceptual puede servir para comunicar la intención del diseño y avanzar en las primeras fases del proyecto, pero no sustituye a la documentación técnica necesaria para su definición y ejecución.
➜ Ese desarrollo técnico deja resuelto cómo se construye el borde, cómo se recogen y devuelven las aguas y cómo se dimensionan los equipos.
Un conjunto completo de documentación responde a todo esto antes de excavar.
Cada elemento es interdependiente, de modo que un cambio en uno afecta a los demás, y por eso todos estos elementos deben proyectarse de forma coordinada para favorecer un funcionamiento hidráulico estable y una ejecución coherente con el diseño.
¿Qué debe incluir un conjunto completo de planos?
Un desarrollo técnico bien resuelto reúne la información arquitectónica, estructural e hidráulica que un proyecto necesita para ejecutar la obra con mayor precisión y reducir las decisiones improvisadas durante la construcción.
Entre los documentos principales se suelen incluir los siguientes:
| Plano / documento | ¿Qué define? |
| Plano en planta | La geometría de la piscina, sus dimensiones y su posición en la parcela, con el borde de rebose localizado. |
| Planos de sección | Los perfiles de profundidad, los niveles de agua y el detalle del borde de rebose en sección. |
| Detalle del borde de rebose | La geometría del rebosadero, el canal de recogida y cómo se recoge el agua. |
| Esquema hidráulico de piscina | Definición de los circuitos de recirculación, impulsión, aspiración, rebose, vaciado y tratamiento, así como su conexión con la sala técnica. |
| Plano de elementos hidráulicos y pasos de instalaciones | Posición y cotas de boquillas, sumideros, pasos de muro, luminarias y demás elementos que deben coordinarse con estructura e impermeabilización antes del hormigonado. |
| Detalle del depósito de compensación | La ubicación del depósito, los criterios de volumen y las conexiones de control de nivel. |
| Coordinación estructural e impermeabilización | Definición de encuentros entre vaso, borde de rebose, canales, juntas y elementos pasantes, coordinados con la solución estructural y el sistema de impermeabilización. |
| Plano de sala técnica | La disposición y coordinación de los principales equipos y circuitos: bombeo, filtración, tratamiento, secuencia de válvulas y control de nivel. |

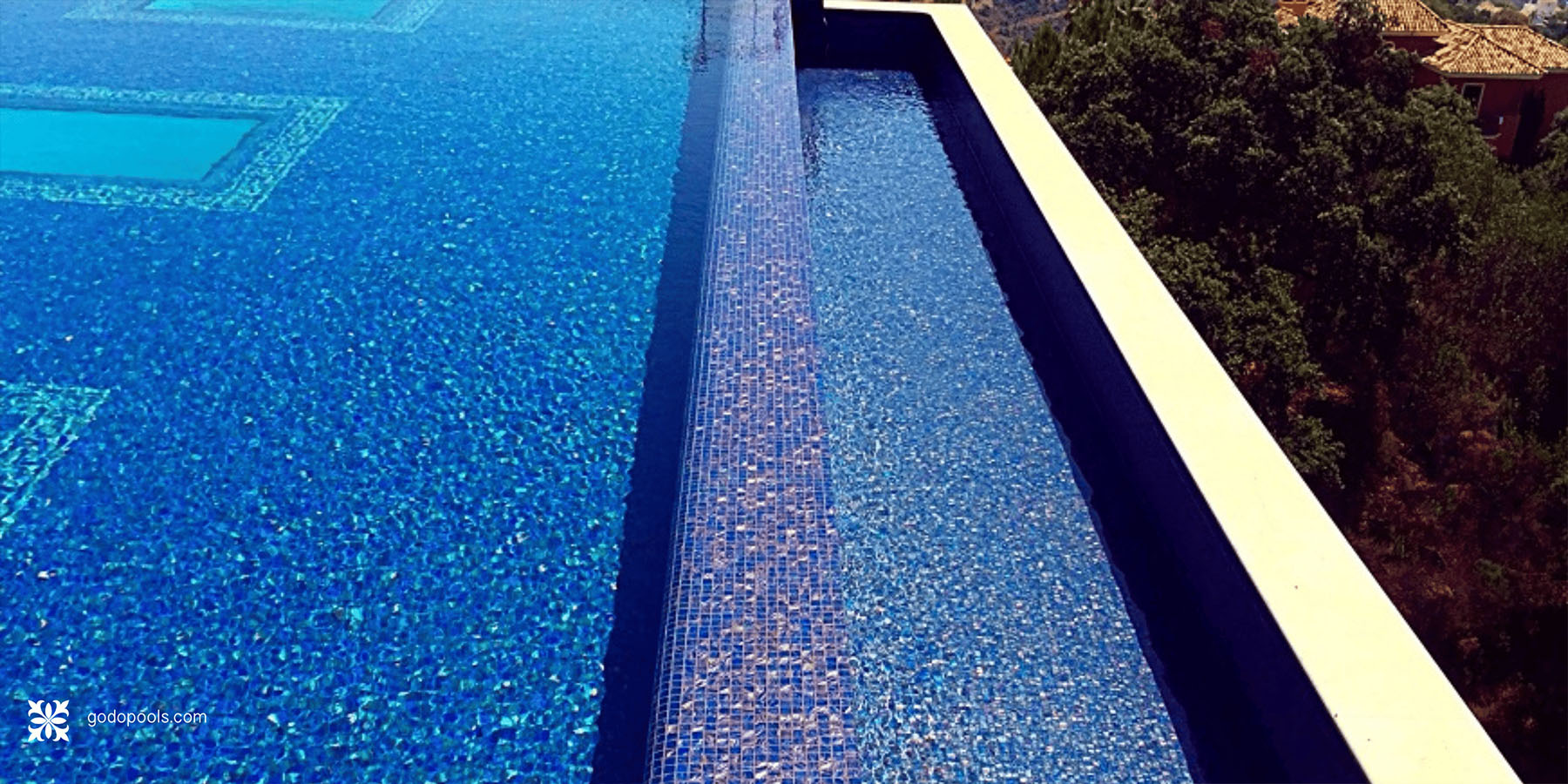

Geometría del borde de rebose
El borde de rebose es el elemento que define una piscina infinita, y uno de los elementos que exige mayor precisión en el desarrollo técnico. El rebosadero sustituye a la coronación en uno o varios lados, permitiendo que el agua se derrame.
Los planos definen la cota exacta del borde, su perfil y cómo se encuentra con las terrazas del entorno. La continuidad visual del efecto depende de una nivelación precisa y de un reparto homogéneo del caudal a lo largo del borde.
En esta fase se define también la tipología de desbordamiento más adecuada (borde negativo, rebose perimetral, canal oculto u otras soluciones) en función de la arquitectura, las cotas, las vistas y el efecto visual buscado.
Red de tuberías y su trazado
Bajo la piscina se extiende una red de tuberías que hace posible el rebose. El esquema hidráulico traza esa red por completo:
- Circuitos de impulsión y recirculación.
- Aspiraciones y sumideros.
- Líneas de rebose y compensación.
- Vaciado y drenaje.
- Conexiones con tratamiento y climatización, cuando proceda.
- Trazado y conexión con la sala técnica.
Sin un esquema hidráulico detallado, resulta difícil situar correctamente los elementos o dimensionar los equipos de bombeo, filtración, tratamiento y regulación, así como el sistema de compensación, según las condiciones concretas del proyecto.
Definir correctamente el trazado de las tuberías facilita la ejecución, reduce interferencias con otras instalaciones y permite optimizar las condiciones hidráulicas del sistema.
El comportamiento del agua dependerá además del dimensionamiento de caudales, las pérdidas de carga y la distribución de los puntos de impulsión y aspiración.
Dimensionamiento del depósito de compensación
El depósito de compensación absorbe las variaciones de volumen de agua que una piscina desbordante produce durante su uso.
La documentación técnica localiza el depósito, define sus conexiones y establece los criterios de su volumen. Analizamos este componente con mayor detalle en nuestra guía sobre el depósito de compensación de una piscina.
En lugar de aplicar un porcentaje fijo, el depósito debe calcularse para cada proyecto, considerando la geometría y longitud del sistema de rebose, el volumen en circulación, la ocupación prevista, las necesidades operativas y, en instalaciones exteriores, los aportes de lluvia.
La documentación técnica recoge el dimensionamiento resultante y sus condiciones de funcionamiento.
Sala técnica y disposición de equipos
El diseño de la sala técnica condiciona el funcionamiento, la accesibilidad y el mantenimiento del sistema hidráulico.
➜ El plano de la sala técnica define la disposición y coordinación de los principales equipos y circuitos, la posición de las bombas y los filtros, las conexiones de tuberías, la secuencia de válvulas, el tratamiento del agua y el control de nivel.
Los equipos se disponen en una secuencia lógica que sigue el circuito hidráulico, desde la aspiración de la piscina hasta el retorno, pasando por la filtración y el tratamiento.
La distribución debe contemplar también las distancias necesarias para mantenimiento, la accesibilidad a bombas, filtros y equipos de tratamiento, la posibilidad de sustitución de componentes, así como las necesidades de ventilación, drenaje y seguridad de operación.
Una documentación bien desarrollada facilita la coordinación entre proyectistas, dirección facultativa y equipos de ejecución, pero debe ir acompañada de profesionales con experiencia suficiente en sistemas hidráulicos y piscinas desbordantes.
¿Por qué el desarrollo técnico especializado evita errores costosos?
Las piscinas infinitas requieren un control especialmente riguroso de niveles, cotas y tolerancias de ejecución, por encima del de una piscina convencional.
Pequeñas desviaciones en la nivelación del borde pueden generar un reparto desigual del agua y comprometer la continuidad visual del desbordamiento.
El desarrollo técnico especializado traduce el diseño en información técnica coordinada que permite al equipo de ejecución comprender y materializar correctamente las soluciones previstas, definiendo la estructura del vaso, el canal de rebose, el sistema de compensación y los encuentros entre estructura, impermeabilización, hidráulica y acabados que condicionan la correcta ejecución del proyecto.
Entendida así, la documentación técnica no es papeleo. Es una herramienta esencial para reducir incertidumbres, integrar disciplinas y anticipar decisiones antes de la ejecución, coordinando arquitectura, estructura e hidráulica desde las primeras fases del proyecto para favorecer que el resultado construido conserve la intención arquitectónica y las prestaciones técnicas definidas.
Conclusión
Un conjunto completo de documentación técnica de una piscina infinita es lo que convierte una idea en un proyecto técnicamente definido, coordinado y preparado para su ejecución.
Desde el borde de rebose hasta la sala técnica, una documentación técnica completa permite anticipar y resolver muchas de las decisiones que, de otro modo, podrían trasladarse a la fase de obra.
En GodoPools desarrollamos y validamos soluciones de Arquitectura del Agua desde una perspectiva arquitectónica, hidráulica y constructiva, generando la documentación técnica necesaria para llevar cada concepto a obra con rigor.
Si estás desarrollando una piscina desbordante o un proyecto complejo de Arquitectura del Agua, nuestro equipo puede ayudarte a revisar el concepto, definir la ingeniería hidráulica y desarrollar la documentación técnica necesaria desde las primeras fases. Escríbenos aquí.
Preguntas frecuentes (FAQ)
➜ ¿Qué incluye un conjunto completo de planos de una piscina infinita?
Normalmente un plano en planta con la geometría de la piscina, planos de sección, el detalle del borde de rebose, el esquema hidráulico, el plano de elementos hidráulicos y pasos de instalaciones, la coordinación estructural e impermeabilización, el detalle del depósito de compensación y el plano de la sala técnica. Cada elemento es interdependiente y se desarrolla de forma coordinada.
➜ ¿Puede un arquitecto desarrollar el esquema hidráulico de una piscina infinita?
El arquitecto suele definir el concepto y su relación con el edificio, pero el desarrollo hidráulico de una piscina desbordante requiere una experiencia técnica específica y una coordinación con estructura e impermeabilización, por lo que normalmente lo desarrolla un especialista.
➜ ¿Por qué la documentación de una piscina infinita es más exigente que la de una piscina estándar?
Porque la continuidad del efecto depende de una nivelación precisa y de un reparto homogéneo del caudal a lo largo del borde de rebose. Por eso la documentación debe definir las cotas, los encuentros y la hidráulica con un control especialmente riguroso.
➜ ¿Cómo se refleja el tamaño del depósito de compensación en la documentación?
La documentación localiza el depósito y define sus conexiones y el control de nivel. Su volumen debe calcularse específicamente para cada proyecto, en lugar de fijarse por una regla fija, y la documentación recoge el dimensionamiento resultante y sus condiciones de funcionamiento.
